Descrizione del prodotto

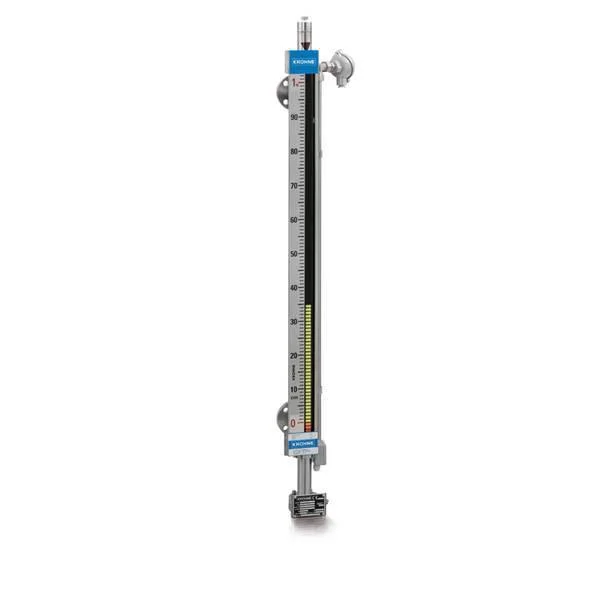

UHC, indicatore di livello magnetico del galleggiante di serie di UQC
Il trasmettitore magnetico del livello del galleggiante di serie di UHC e trasmettitore magnetico del livello del galleggiante di sfera di serie di UQC sono nuovo indicatore di livello progettato della generazione secondo il principio magnetico dell'accoppiamento. Presentano direttamente e chiaramente l'indicazione livellata con la tecnologia avanzata e la struttura adeguata e sono adatte a petrolio, prodotto chimico, potere, l'industria chiara e campo industriale farmaceutico, trasmettitore magnetico del livello del galleggiante di serie ecc. UHC è Montato dal lato delle imbarcazioni, mentre trasmettitore magnetico del livello del galleggiante di sfera di serie di UQC è Montato sulla parte superiore delle imbarcazioni, Particolarmente per la misura dei serbatoi sotterranei
UHC, trasmettitore magnetico del livello del galleggiante di serie di UQC
Parametro tecnico principale
1. Unità Locale dell'indicatore1.1 Trasmettitore magnetico ordinario del livello del galleggiante di UHC
Intervallo di applicazione: Questo trasmettitore livellato è Il più Delle volte il trasmettitore magnetico lato-montato usato del livello del galleggiante, è Adatto a misurazione livellata che il ≤ Liquido 6.3MPa di media PN e il ≤ 300 di temperatura di funzionamentoº C.
Intervallo: ~ 6000mm di 300mm (aumentare l'intervallo può Essere fabbricato specialmente)
Pressione nominale: 10MPa ~ 16MPa
Diametro nominale: DN25 (o a richiesta)
Temperatura ambientale: -40º C ~ +80º C
Temperatura di funzionamento: ≤ 300º C
Esattezza di misurazione: ± 5mm
Densità Media: Livello: ³ Di ρ ≥ 0.45g/cm; Interfaccia: ³ Di ρ 1-ρ 2 ≥ 0.16g/cm
Materiale bagnato: 304, 316L o a richiesta
Standard della flangia: HG/T20592-2009, HG/T20615-2009 o a richiesta
1.2 Trasmettitore magnetico ad alta pressione del livello del galleggiante di UHC. GY
Intervallo di applicazione: Questo trasmettitore livellato è Utilizzato frequentemente nell'ambiente ad alta pressione, è Adatto a misurazione livellata che il media liquido PN fra 10MPa e 16MPa e il ≤ 300 di temperatura di funzionamentoº C.
Intervallo: ~ 6000mm di 300mm (aumentare l'intervallo può Essere fabbricato specialmente)
Pressione nominale: 10MPa ~ 16MPa
Diametro nominale: DN25 (a richiesta)
Temperatura ambientale: - 40º C ~ +80º C
Temperatura di funzionamento: ≤ 300º C
Esattezza di misurazione: ± 5mm
Densità Media: Livello: ³ Di ρ ≥ 0.5g/cm; Interfaccia: ³ Di ρ 1-ρ 2 ≥ 0.16g/cm
Materiale bagnato: 304, 316L o a richiesta
Standard della flangia: HG/T20592-2009, HG/T20615-2009 o a richiesta
1.3 Trasmettitore magnetico a temperatura elevata del livello del galleggiante di UHC. GW
Intervallo di applicazione: Questo trasmettitore livellato è Utilizzato frequentemente nell'ambiente a temperatura elevata, è Adatto a misurazione livellata che il media liquido del ≤ 11MPa di PN e la temperatura di funzionamento fra +300º C ~ +450º C.
Intervallo: ~ 6000mm di 300mm (aumentare l'intervallo può Essere fabbricato specialmente)
Pressione nominale: ≤ 11.0MPa
Diametro nominale: DN25 (a richiesta)
Temperatura ambientale: -40º C ~ +80º C
Temperatura di funzionamento: +300º C ~ +450º C
Esattezza di misurazione: ± 5mm
Densità Media: Livello: ³ Di ρ ≥ 0.5g/cm; Interfaccia: ³ Di ρ 1-ρ 2 ≥ 0.16g/cm
| Modello | Codice | Codificare il significato | ||||||||||||||||
| UHC- | Trasmettitore magnetico del livello del galleggiante | |||||||||||||||||
| UHC. GY- | Trasmettitore magnetico ad alta pressione del livello del galleggiante | |||||||||||||||||
| UHC. GW- | Trasmettitore magnetico a temperatura elevata del livello del galleggiante | |||||||||||||||||
| UHC. F- | Trasmettitore magnetico del livello del galleggiante di Antirot | |||||||||||||||||
| UHC. O | Trasmettitore magnetico del livello del galleggiante del rivestimento di vuoto | |||||||||||||||||
| UQC- | Trasmettitore magnetico del livello del galleggiante di sfera | |||||||||||||||||
| M. | Con l'indicatore locale | |||||||||||||||||
| N | Senza indicatore locale | |||||||||||||||||
| S | Con trasmettitore livellato a distanza di canna-resistenza | |||||||||||||||||
| U | Con trasmettitore livellato a distanza magnetostrittivo | |||||||||||||||||
| T | Senza periferico trasmettitore livellato | |||||||||||||||||
| A | Con la tomaia o abbassar limitare l'allarme | |||||||||||||||||
| C | Con gli allarmi di limite superiore e più Basso | |||||||||||||||||
| D | Senza allarme | |||||||||||||||||
| E | PN1.0MPa | |||||||||||||||||
| F | PN1.6MPa | |||||||||||||||||
| G | PN2.5MPa | |||||||||||||||||
| J | PN4.0MPa | |||||||||||||||||
| H | PN6.3MPa | |||||||||||||||||
| O | PN10MPa | |||||||||||||||||
| P | PN16MPa | |||||||||||||||||
| Q | L'altro codice categoria di pressione | |||||||||||||||||
| * | Lρ Del evel o interfaccia ρ 1/ρ 2 | |||||||||||||||||
| - | ||||||||||||||||||
| * | Intervallo di misurazione. Per UQC, notare prego la lunghezza del collo. | |||||||||||||||||
| d | Isolamento di esplosione | |||||||||||||||||
| i | Di per sè Sicuro | |||||||||||||||||
| Codice supplementare | W | Con il rivestimento del vapore (ZG1/2" Filetto maschio) | ||||||||||||||||
| L1 | Valvola di sfiato qui sopra | |||||||||||||||||
| L2 | Valvola di scarico qui sotto | |||||||||||||||||
| L3 | Valvola di sfiato qui sopra e valvola di scarico qui sotto | |||||||||||||||||
